Absolute Magnetic Encoder

KH75 Series
  • 로터, 스테이터 타입
  • 절대치 출력
  • SSI Interface, Preset 기능
    (Zero Position)

Model

형식

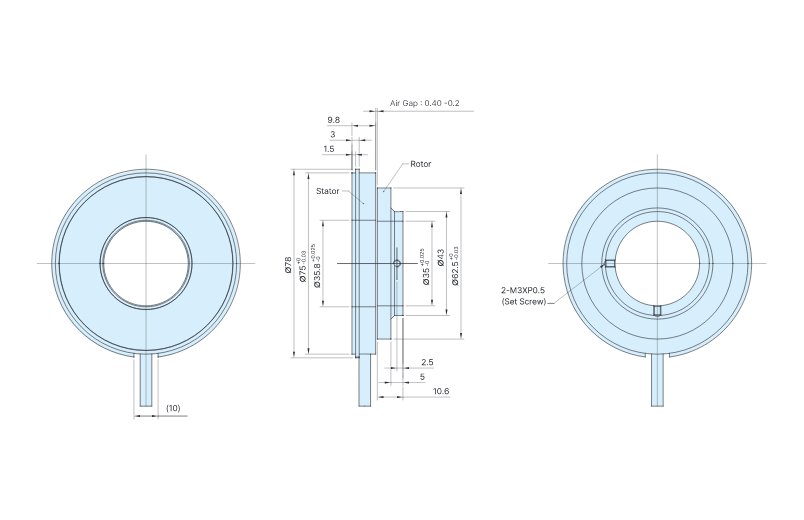

External Dimension(mm)

외형도

Signal Spec.

신호 사양

SSI Frame

Electrical Spec.

전기적 사양

출력방식 SSI(Synchronous Serial Interface)
전원 전압 DC +5[V] 리플 p-p : 5 % 이하
소비 전류(무부하시) 30 mA Max.
분해능(P/R) 17 BITS(131,072)
정확도(Accuracy) ±0.08°
클럭 주파수 100 KHz to 2 MHz
내전압 AC 1000 V, 10 mA 이하, 1분간 인가 시
절연 저항 DC 500 V, 100 MΩ, 1분간 인가 시
전자파 방사 시험(RE) IEC 61000-6-3 (30 MHz ~ 1 GHz)
전자파 내성 시험(RS) IEC 61000-6-2
(80 MHz ~ 1 GHz, 10 V/m, rms) (1.4 GHz ~ 6 GHz, 3 V/m, rms)

Mechanical Spec.

기계적 사양

최대 회전 수 12,000 rpm
컨넥터 규격 M83513 / 01-AN
중량 124 g

Environmental Spec.

환경 사양
사용온도 -40 ℃ ~ +85 ℃ (단, 결빙되지 않은 상태) 보호등급 IP 67
보존온도 -45 ℃ ~ +120 ℃
진동 10 g, 10 ~ 2,000 Hz
충격 100 g, 11 ms, 축당 3회(X, Y, Z)
사용온도 -40 ℃ ~ +85 ℃ (단, 결빙되지 않은 상태)
보존온도 -45 ℃ ~ +120 ℃
진동 10 g, 10 ~ 2,000 Hz
충격 100 g, 11 ms, 축당 3회(X, Y, Z)
보호등급 IP 67

Connector Spec.

컨넥터 사양
컨넥터 No. 출력 신호 비고
1 Vcc –
2 DATA+ –
3 CLK+ –
4 Preset(Zero) Voltage Level Low
5 Direction Typical(CW)
6 GND –
7 DATA- –
8 CLK- –
9 Shield –
